Figura

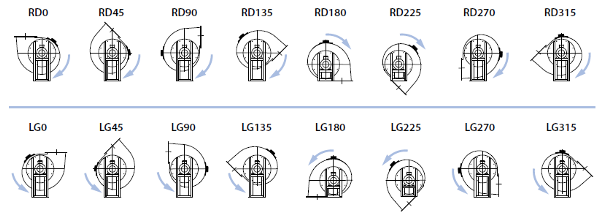

Istnieje możliwość wyprodukowania wentylatora promieniowego w 16 różnych figurach:
- 8 zgodnych z ruchem wskazówek zegara RD
- 8 przeciwnych do ruchu wskazówek zegara LG
Kierunek obrotu wyznacza się zawsze patrząc na wentylator od strony silnika.
Układ (wentylator – silnik)
| Układ nr 1 | Układ nr 4 | Układ nr 5 | Układ nr 8 | Układ nr 9 | Układ nr 12 |
| Wspornik wirnika zamontowany na wałku pośrednim na ramie. | Wirnik bezpośrednio połączony z silnikiem posadowionym na ramie. | Wirnik bezpośrednio połączony z silnikiem kołnierzowym. | Podobnie jak w wykonaniu 1, dodatkowo połączenie silnika i wałka pośredniego za pomocą elastycznego sprzęgła. | Podobnie jak w wykonaniu 1, dodatkowo połączenie silnika i wałka pośredniego za pomocą przekładni pasowej. Silnik zamontowany na ramie wentylatora. | Podobnie jak w wykonaniu 1, dodatkowo połączenie silnika i wałka pośredniego za pomocą przekładni pasowej. Silnik i wentylator zamontowane na dodatkowej wspólnej ramie. |
 |  |  |  |  |  |
Specjalne wykonania
Wykonanie wentylatora jest uzależnione od temperatury czynnika.
Wentylatory w standardowym wykonaniu mogą pracować do temperatury 60°C. Powyżej tej temperatury silnik wentylatora musi być wyposażony w turbinę chłodzącą, co pozwala użytkować go do temperatury 150°C w przypadku bezpośredniego połączenia silnika z wentylatorem (układ nr 4 i 5) lub do 300°C dla wentylatorów z napędem pośrednim (układ nr 8, 9 i 12).
Dla wyższych temperatur wentylator musi być wyposażony w specjalny dysk izolujący napęd.
Moro na specjalne zamówienie wykonuje wentylatory na gorący czynnik o temperaturze do 500°C.
| Strefa | Kategoria | Obecność atmosfery |
|---|---|---|
| Strefa 0 | Kategoria 1 G (G dla gazu) | Ciągła, częsta |
| Strefa 20 | Kategoria 1 D (D dla pyłu) | Ciągła, częsta |
| Strefa 1 | Kategoria 2 G | Możliwa w trakcie normalnej pracy |
| Strefa 21 | Kategoria 2 D | Możliwa w trakcie normalnej pracy |
| Strefa 2 | Kategoria 3 G | Sporadyczna |
| Strefa 22 | Kategoria 3 D | Sporadyczna |
Więcej informacji w Fans General Information i Centrifugal Fans.
Do zamówienia wentylatora w wersji ATEX konieczne jest wypełnienie „Kwestionariusza ATEX”.
